آشنایی با اصطلاحات و عناوین رایج در دنیای چاپ سه بعدی

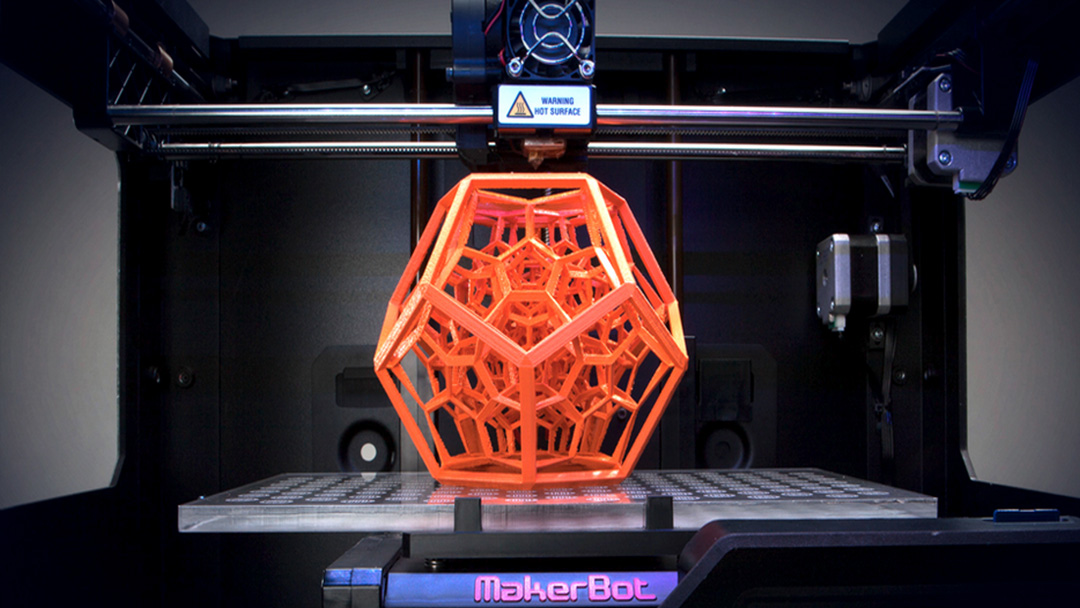

پرینتر سه بعدی چیست؟

پرینتر سه بعدی دستگاهی پیشرفته است که قادر است با استفاده از فایل‌های دیجیتال، اشیاء و قطعات فیزیکی را لایه به لایه تولید کند. این دستگاه‌ها در طیف گسترده‌ای از مدل‌های خانگی و ارزان‌قیمت (حتی زیر ۲۰۰ دلار) تا مدل‌های صنعتی و حرفه‌ای (با قیمت‌هایی تا ۱ میلیون دلار) موجود هستند. پرینترهای سه بعدی خانگی معمولاً از فناوری FDM یا FFF استفاده می‌کنند. فرایند چاپ سه بعدی بر پایه تولید افزایشی (Additive Manufacturing) استوار است، که برخلاف روش‌های سنتی مانند تراشکاری یا قالب‌گیری، مواد را لایه به لایه اضافه می‌کند تا شکل نهایی ایجاد شود. این روش اجازه می‌دهد تا قطعات پیچیده با ساختارهای داخلی توخالی یا هندسه‌های نامعمول ساخته شوند، که در روش‌های سنتی دشوار یا غیرممکن است.

فناوری FDM و FFF؛ قلب تپنده پرینترهای سه بعدی رایج

فناوری FDM (Fused Deposition Modeling) و FFF (Fused Filament Fabrication) رایج‌ترین روش های چاپ سه بعدی در دنیا هستند. این ها مهمترین اصطلاحات پرینتر سه بعدی هستند. در این روش، ماده اولیه که به شکل رشته‌ای (فیلامنت) است، ذوب شده و از طریق یک نازل بر روی صفحه ساخت لایه‌گذاری می‌شود تا قطعه نهایی شکل بگیرد. تاریخچه FDM بدین صورت است که این فناوری در دهه ۸۰ میلادی توسط شرکت Stratasys به ثبت رسید. پس از اتمام انحصار این patent، سایر شرکت‌ها نیز توانستند از این تکنولوژی استفاده کنند که منجر به کاهش چشمگیر قیمت پرینترهای سه بعدی و همه‌گیر شدن آن‌ها شد. امروزه اغلب شرکت‌ها از عبارت FFF برای توصیف این فناوری استفاده می‌کنند. این تغییر نام به دلیل مسائل حقوقی بود، اما عملکرد فنی آن‌ها یکسان است.

فیلامنت (Filament): ماده اولیه چاپ سه بعدی

فیلامنت ماده مصرفی پرینترهای سه بعدی FDM/FFF است. این ماده، که از جنس پلیمری است که به شکل رشته‌هایی با قطر استاندارد ۱.۷۵ میلی‌متر یا ۲.۸۵ میلی‌متر تولید و حول یک قرقره پیچیده می‌شود. کیفیت فیلامنت مستقیماً بر کیفیت چاپ نهایی تأثیرگذار است، بنابراین یکنواختی قطر و کیفیت مواد اولیه آن بسیار حائز اهمیت می‌باشد. فیلامنت‌ها معمولاً از مواد ترموپلاستیک ساخته می‌شوند که قابلیت ذوب و سخت شدن مجدد دارند. انتخاب فیلامنت مناسب بسته به کاربرد قطعه، مانند مقاومت مکانیکی یا انعطاف‌پذیری، متفاوت است.

نرم افزار اسلایسر (Slicer): مترجم مدل به زبان ماشین

نرم افزار های اسلایسر (Slicer) نقش پل ارتباطی بین مدل سه بعدی طراحی شده در نرم افزارهای CAD مانند Fusion 360 یا SolidWorks و پرینتر سه بعدی را ایفا می‌کند. کار این نرم افزار، برش مدل به لایه‌های نازک و تبدیل آن به دستورالعمل‌هایی به نام G-code است که برای پرینتر قابل درک باشد. نرم‌افزارهای محبوب مانند Ultimaker Cura یا PrusaSlicer امکانات پیشرفته‌ای مانند تنظیم ارتفاع لایه، سرعت چاپ و افزودن ساپورت‌ها را ارائه می‌دهند. این ابزارها رایگان هستند و برای مبتدیان ایده‌آل، زیرا رابط کاربری ساده‌ای دارند.

زبان فرمان پرینتر سه بعدی (G-code)

G-code از مرسوم ترین اصطلاحات پرینتر سه بعدی که مربوط به زبان استاندارد و جهانی برای کنترل ماشین‌آلات CNC از جمله پرینترهای سه بعدی است. این کدها به پرینتر دستور می‌دهند که نازل را به کجا حرکت دهد، دما را چگونه تنظیم کند و فیلامنت را با چه سرعتی اکسترود کند. هر خط G-code شامل دستوراتی مانند G1 برای حرکت خطی یا M104 برای تنظیم دما است. درک پایه‌ای از G-code می‌تواند به عیب‌یابی مشکلات کمک کند، مانند تنظیم سرعت یا دما برای جلوگیری از نقص‌های چاپ.

هات اند (Hotend): بخش داغ و حیاتی پرینتر

هات اند (Hotend) مجموعه‌ای است که مسئولیت ذوب کردن فیلامنت و هدایت آن به سمت نازل را بر عهده دارد. این بخش شامل یک هیتینگ بلوک (برای ذوب)، یک هیت بریک (برای جلوگیری از انتقال حرارت) و یک سنسور دما (ترموستور) است. کیفیت هات اند روی سرعت و کیفیت چاپ تأثیر می‌گذارد. هات اندهای تمام فلزی (All-Metal) برای مواد با دمای بالا مناسب‌تر هستند، در حالی که مدل‌های PTFE-lined برای مواد حساس مانند PLA بهتر عمل می‌کنند.

اکسترودر (Extruder): تغذیه‌کننده دقیق فیلامنت

اکسترودر (Extruder) مکانیزمی است که فیلامنت را با دقت و کنترل بالا به داخل هات اند می‌راند. عملکرد صحیح اکسترودر برای چاپی تمیز و بدون مشکل حیاتی است. یکی از قابلیت‌های مهم آن، انجام عملیات Retract یا بازپس‌گیری است که در آن فیلامنت به عقب کشیده می‌شود تا از چکه کردن مواد در هنگام جابجایی نازل جلوگیری شود. مشکلات رایجی مانند Under-Extrusion (کم‌گذاری ماده) اغلب به دلیل عملکرد ضعیف اکسترودر رخ می‌دهد. اکسترودرها می‌توانند مستقیم (Direct Drive) یا بوودن (Bowden) باشند؛ مدل مستقیم برای مواد انعطاف‌پذیر بهتر است.

فرمت فایل STL: فرمت کلاسیک چاپ سه بعدی

فرمت STL مخفف (Stereo-Lithography) رایج‌ترین فرمت فایل برای چاپ سه بعدی است. این فرمت ساده، تنها اطلاعات هندسی سطح خارجی (پوسته) مدل را ذخیره می‌کند. امروزه فرمت‌های پیشرفته‌تری مانند AMF (Additive Manufacturing Format) در حال توسعه هستند که قادرند اطلاعاتی مانند رنگ، بافت و جنس مواد را نیز در خود جای دهند. فرمت OBJ نیز مشابه STL است اما از رنگ و بافت پشتیبانی می‌کند، که برای مدل‌های هنری مفید است.

انواع مواد فیلامنت: از مهمترین اصطلاحات پرینتر سه بعدی

انواع مختلفی از پلیمرهای ترموپلاست به عنوان فیلامنت مورد استفاده قرار می‌گیرند. هر کدام ویژگی‌های منحصر به فردی دارند:

• PLA (پلی لاکتیک اسید): محبوب‌ترین فیلامنت برای شروع، منشأ گیاهی (نشاسته ذرت) و زیست‌تخریب‌پذیر. برای چاپ آسان، بدون بوی زیاد و برای قطعات تزئینی و ماکت‌ها ایده‌آل است.
• ABS (آکریلونیتریل بوتادین استایرن): مستحکم، با دوام و مقاوم در برابر حرارت. برای قطعات صنعتی و کاربردی عالی است اما به دلیل انقباض حین خنک‌شدن، ممکن است نیاز به میز گرم داشته باشد.
• PETG (پلی اتیلن ترفتالات گلیکول): ترکیبی از چاپ پذیری آسان PLA و مقاومت ABS، ضد آب و بسیار محکم، گزینه‌ای عالی برای قطعات کاربردی.
• TPU (ترموپلاستیک پلی اورتان): فیلامنت انعطاف‌پذیر و شبیه لاستیک. برای تولید قطعاتی مانند قطعات ضد ضربه، واشر، و قطعات منعطف استفاده می‌شود.
• Nylon (نایلون): بسیار محکم، بادوام و مقاوم در برابر سایش. برای تولید قطعات مهندسی و صنعتی با کاربردهای حرفه‌ای استفاده می‌شود.
• علاوه بر این‌ها، فیلامنت‌های کامپوزیتی مانند فیبر کربن یا چوب نیز وجود دارند که خواص ویژه‌ای مانند استحکام بالا یا ظاهر طبیعی اضافه می‌کنند.

زوایای برآمده (Overhang) و اهمیت ساپورت (Support)

زوایای برآمده (Overhang) از دیگر اصطلاحات پرینتر سه بعدی هستند که به بخش‌هایی از مدل گفته می‌شود که زاویه‌ای بیش از ۴۵ درجه نسبت به صفحه ساخت دارند. چاپ این بخش‌ها به دلیل نیروی جاذبه و عدم وجود لایه زیرین، دشوار است و می‌تواند منجر به sagging (آویزان شدن) یا خرابی چاپ شود. برای حل این مشکل از ساپورت (Support) استفاده می‌شود. ساپورت‌ها ساختارهای موقتی هستند که در هنگام چاپ زیر بخش‌های overhang ساخته شده و پس از اتمام چاپ، به راحتی جدا می‌شوند. تنظیمات هوشمندانه ساپورت در نرم‌افزار اسلایسر، کلید چاپ موفق مدل‌های پیچیده است. انواع ساپورت شامل Tree Support برای صرفه‌جویی در مواد است.

انواع دیگر فناوری‌های چاپ سه بعدی

علاوه بر FDM/FFF، فناوری‌های دیگری نیز در چاپ سه بعدی وجود دارند که برای کاربردهای خاص مناسب هستند. SLA (Stereolithography) از رزین مایع و لیزر UV برای سخت کردن لایه‌ها استفاده می‌کند و دقت بالایی (تا ۲۵ میکرون) ارائه می‌دهد، ایده‌آل برای جواهرات یا قطعات دقیق. SLS (Selective Laser Sintering) پودرهای نایلون یا فلز را با لیزر ذوب می‌کند و نیاز به ساپورت ندارد، مناسب برای قطعات صنعتی. DLP (Digital Light Processing) مشابه SLA است اما سریع‌تر، با استفاده از پروژکتور نور. این فناوری‌ها گران‌تر هستند اما کیفیت بالاتری دارند.

اجزای کلیدی دیگر پرینتر سه بعدی: نازل و صفحه ساخت

نازل (Nozzle) بخشی از هات اند است که فیلامنت ذوب‌شده از آن خارج می‌شود. قطر نازل معمولاً ۰.۴ میلی‌متر است، اما برای چاپ سریع‌تر می‌توان از ۰.۶ میلی‌متر استفاده کرد. صفحه ساخت (Build Plate) یا Bed سطحی است که قطعه روی آن ساخته می‌شود. میز گرم (Heated Bed) برای جلوگیری از warping (تاب برداشتن) مواد مانند ABS ضروری است. سطح صفحه می‌تواند شیشه‌ای، PEI یا مغناطیسی باشد تا چسبندگی بهتر ایجاد شود.

تنظیمات مهم در نرم‌افزار اسلایسر: ارتفاع لایه و پر کردن

ارتفاع لایه (Layer Height) ضخامت هر لایه را تعیین می‌کند؛ مقادیر پایین‌تر مانند ۰.۱ میلی‌متر کیفیت بالاتری می‌دهد اما زمان چاپ را افزایش می‌دهد. پر کردن (Infill) درصد داخلی قطعه را مشخص می‌کند؛ برای قطعات قوی ۲۰-۵۰% مناسب است، در حالی که برای مدل‌های تزئینی ۱۰% کافی است. سرعت چاپ (Print Speed) معمولاً ۵۰-۱۰۰ میلی‌متر بر ثانیه است و تنظیم آن بر کیفیت تأثیرگذار است.

مشکلات رایج در چاپ سه بعدی و راه‌حل‌ها

یکی از اصطلاحات چاپ سه بعدی در رابطه با مشکلاتی مانند Warping (تاب برداشتن لایه اول) است که اغلب به دلیل خنک شدن نامناسب رخ می‌دهد؛ راه‌حل استفاده از میز گرم یا Brim (لایه حاشیه‌ای). Stringing (رشته‌های نازک بین قطعات) با تنظیم Retract حل می‌شود. Under-Extrusion می‌تواند از گرفتگی نازل یا فیلامنت نامرغوب باشد؛ تمیز کردن منظم ضروری است. Raft (لایه پایه) برای چسبندگی بهتر در مدل‌های بزرگ مفید است.

نرم‌افزارهای طراحی سه بعدی برای مبتدیان

برای طراحی مدل، نرم‌افزارهایی مانند Tinkercad رایگان و ساده هستند، مناسب برای مبتدیان. Blender برای مدل‌های پیچیده هنری و Fusion 360 برای مهندسی حرفه‌ای ایده‌آل است. این ابزارها خروجی STL تولید می‌کنند. چاپ سه بعدی در پزشکی برای پروتزها، در خودروسازی برای قطعات نمونه، در معماری برای ماکت‌ها و در آموزش برای مدل‌های آموزشی استفاده می‌شود. این فناوری تولید سفارشی را ممکن می‌کند و ضایعات را کاهش می‌دهد. همیشه در محیط تهویه‌دار کار کنید تا بخارات مواد استنشاق نشود. از دستکش برای دست زدن به قطعات داغ استفاده کنید و پرینتر را دور از کودکان نگه دارید. بررسی منظم سیم‌ها و سنسورها برای جلوگیری از آتش‌سوزی ضروری است.

آشنایی با این اصطلاحات پرینتر سه بعدی، اولین گام برای ورود به دنیای جذاب و بی‌کران چاپ 3D است. چه قصد خرید یک پرینتر سه بعدی خانگی را داشته باشید و چه به دنبال راه‌حلی صنعتی باشید، درک این مفاهیم به شما کمک می‌کند تا بهترین تصمیم را بگیرید و از حداکثر پتانسیل دستگاه خود استفاده کنید. با تمرین و آزمایش، می‌توانید پروژه‌های خلاقانه‌ای ایجاد کنید.
